有人問的系統的設計計算，總體設計有點復雜，下面統一解答一下：

一、設計依據

1.了解生產規模及工作制度，從而確定所需輸送的量及工作時間

2.了解需輸送的物料的性質，以便根據不同的輸送對象，選擇合適的氣力輸送形式與設備，滿足工藝生產的要求。

3.了解廠房結構形式以及倉庫和附屬車間的結合情況。這些都與的選擇、安裝及管網布置有關。

4.熟悉工藝流程及設備布置情況，以確定輸料管的數量和各自的輸料量，及所需提升物料的道數和各道物料的性質，從而合理地組合網路，并選擇適宜的輸送參數。

5.了解所采用設備的規格及性能。

6.明確技術經濟指標和環境保護要求。

7.調查操作管理?xiàng)l件和技術措施的可能性。

8.了解遠景發展規劃

二、設計步驟

1.根據的要求和特點，選擇組合形式

2.畫出氣力輸送網路草圖

3.確定各工作參數

4.進行阻力計算，并選定各主要設Y的形式、

5.根據網路總風量和總壓損選擇合適的風機，

6.確定其他各輔助設備及其安裝位置等

材料和結構尺寸-

并配用合適的電機

三、主要參數的確定

(1)輸送量

 G算=aG

a一儲備系數。

考慮到工藝上的原因，如物料品質的變化、水分含量的高低、操作指標的改變等可能引起流量變化的因素而附加的系數。儲備系數的大小，應根據具體情況分析確定。若單純?yōu)榱溯斔停贿m當?shù)靥岣遖值，將造成設備增大，浪費動力，致使設計與實際不符，引起輸送不穩定，給操作帶來困難，并容易發生掉料等事故。

a取1.1一1.5。

(2)輸送風速V

(3)輸送濃度μ

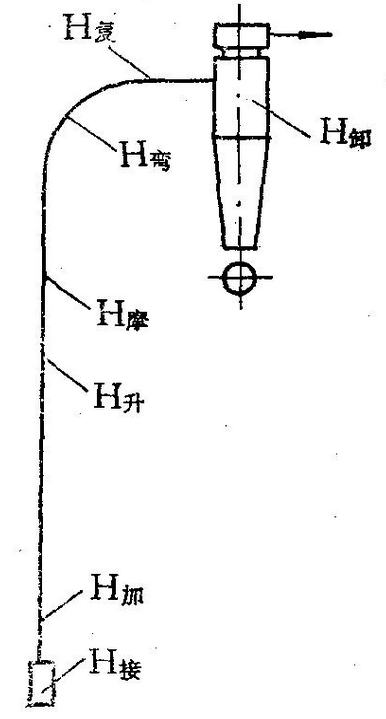

四、壓力損失的計算

H= H物+H輔



看完這些，想必大家對氣力輸送的設計計算有了初步的了解。有其他的問題可以繼續向小編提問，也可以在 【河北★卓控科技】 找尋答案。關注【河北★卓控科技】，日常更新干貨！
