• 正壓密相氣力輸送系統
• 所屬類目：正壓氣力輸送
  • 輸送速度：8m/s- 15m/s
  • 輸送能力：3- 50th
  • 輸送距離：可達1000m
  • 氣源壓力：0.5 Mpa～0.7Mpa
• 產品亮點：自動化程度高，料氣比高，流速低，對管道磨損小，密閉管道輸送，管道布局靈活性高，不占用廠房面積。

正壓密相氣力輸送系統介紹

正壓密相氣力輸送系統是用壓縮氣體作動力源作為輸送介質。采用強制性氣力輸送，依靠密閉壓力容器（發送罐）作發送器，一般氣源壓力為0.5 Mpa～0.7Mpa，運行壓力0.3～0.5Mpa，發送罐只能采取間隙性輸送方式，輸送距離可達1000m。物料在管道內以較低速度、沙丘狀態、流態化或團聚狀態輸送的方式稱為正壓密相輸送。也可采用高壓羅茨風機。

根據輸送特性，系統也可分為正壓密相動壓式輸送和正壓密相栓塞輸送兩種方式。物料以中低速度沙丘狀態或流態化在管道中輸送的方式稱為密相動壓式輸送; 物料以較低速度以團聚狀態在管道中輸送的方式稱為密相栓塞輸送。

正壓密相氣力輸送系統基本原理

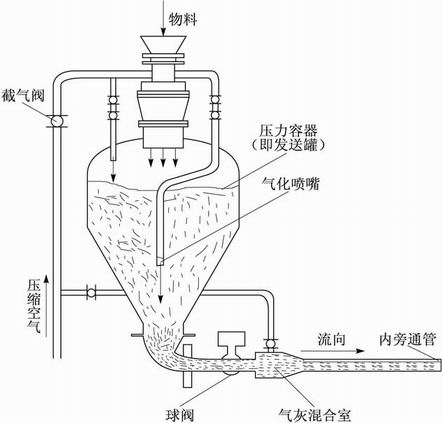

由于壓力的作用，物料從發送罐進入輸送管，壓縮氣體經電磁閥頻率的開閉形成脈沖氣流（氣刀），借助氣刀壓力大于發送罐壓力將物料切割成料栓，依靠料栓前后的靜壓差作推動力，將物料推向前進，到達分離裝置實施料氣分離后，物料落入料倉，氣體排入大氣，實現輸送。

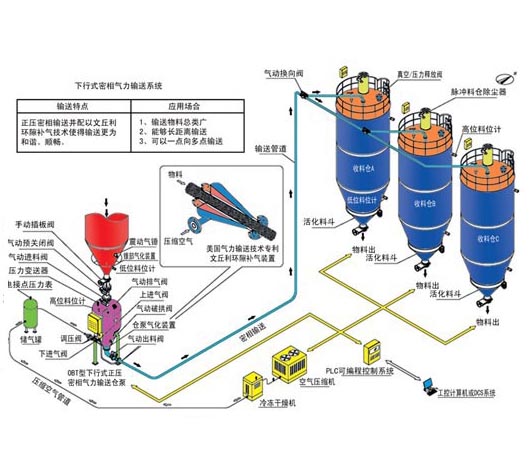

正壓密相氣力輸送系統原理圖

正壓密相氣力輸送系統特點

1.較低流速但輸送能力大，對物料品質幾乎無影響；

2.系統具有較高壓力、耗氣量較?。?/p>

3.控制系統自動化，對各種電氣元件的要求高；

4.可以多點進料和多點卸料；

5.由于物料輸送速度較低，對管路及物料磨損程度較低;

6.發送罐(也稱倉泵)是壓力容器，為強制性簽定設備；

7.氣源一般為螺桿空壓機，后處理設備須配套；

8.系統可靠少維修，但對操作技術人員的素質要求高；

9.輸送氣量小，料氣分離容易實現；

10.工作壓力較高，因此可實現長距離的輸送;利用助推器可以實現距離輸送。

正壓密相氣力輸送系統基本參數

1.正壓密相動壓式輸送：

空氣速度: 8m/s- 15m/s，

輸送能力: 3- 50th，

輸送距離: 可達100一1000m，

氣源類型: 羅茨風機、空氣壓縮機。

2.正壓密相栓塞式輸送：

空氣速度: 4m/s- 12m/s，

輸送能力: 2- 20/h，

輸送距離: 可達50- 200m，

氣源類型: 高壓空氣壓縮機。

項目現場
